Presentazione

IW-MON mette a disposizione fino a due canali wireless (SubGiga 868MhZ, LoRa®, LoRaWAN®, Wireless Meterbus, etc), con­nettività LAN e Wi-Fi. LAN e WI-FI permettono di sfruttare le infrastrutture esistenti per l’accesso ad internet ma è anche disponibile una versione dotata di MODEM con slot μSIM per l’accesso alla rete mo­bile pubblica. A bordo è presente una porta RS485 che implementa il protocollo ModBus RTU (Master o Slave), rendendo possibile collegare dispositivi esterni, quali Power Meter, direttamente al Gateway. Inoltre, IW-MON incorpora un server ModBUS TCP/ IP che permette il collegamento a sistemi SCADA, (PLC) e interfacce uomo-macchina (HMI). L’intero­perabilità con CMS di terze parti è sempre possibile grazie all’utilizzo di Web Services e API REST oltre a poter inviare i dati con protocollo MQTT

Il ricevitore dispone di un RTC tamponato da batteria a bottone (sostituibile) che permette il mantenimento dell’ora anche in assenza di alimentazione.
IW-MON_01

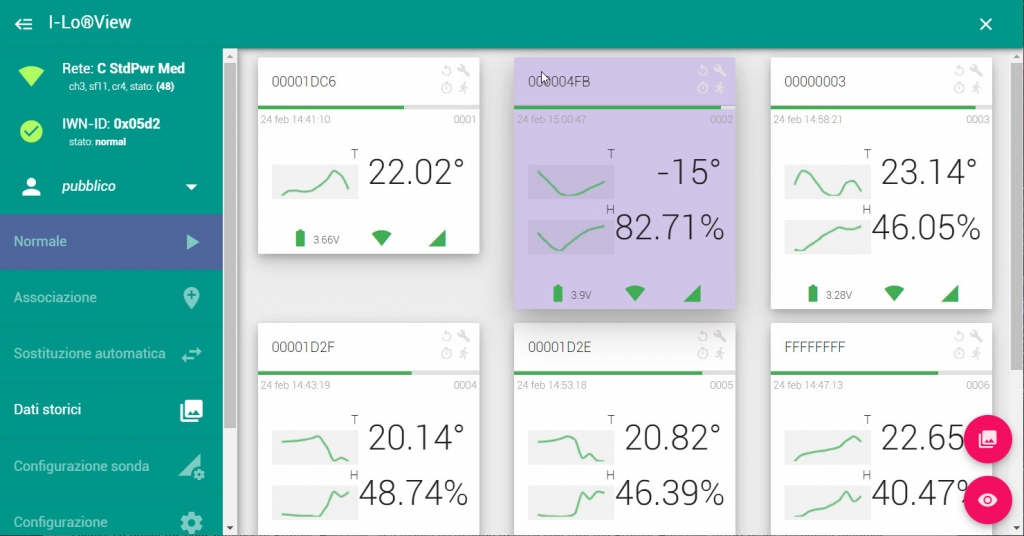

IW-MON_02

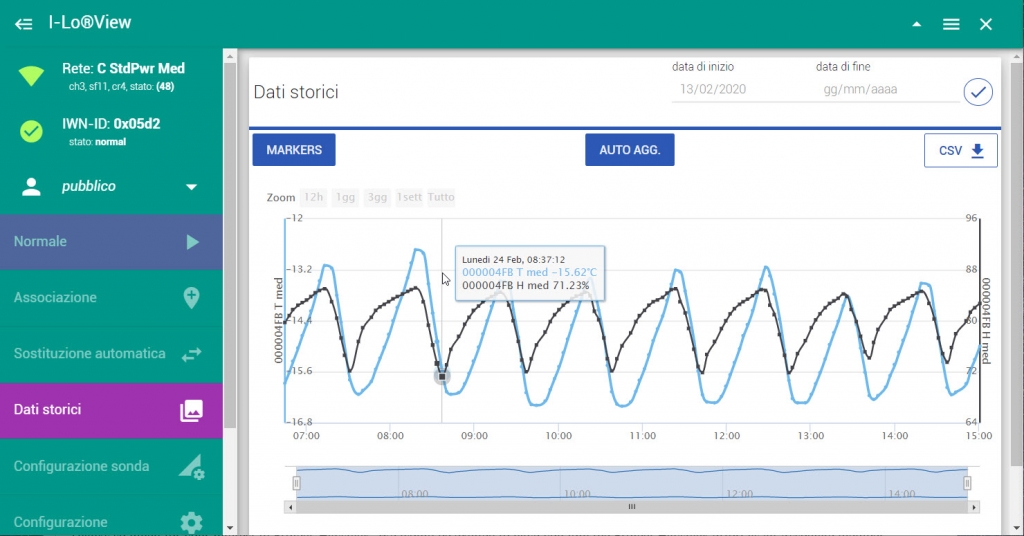

IW-MON_03

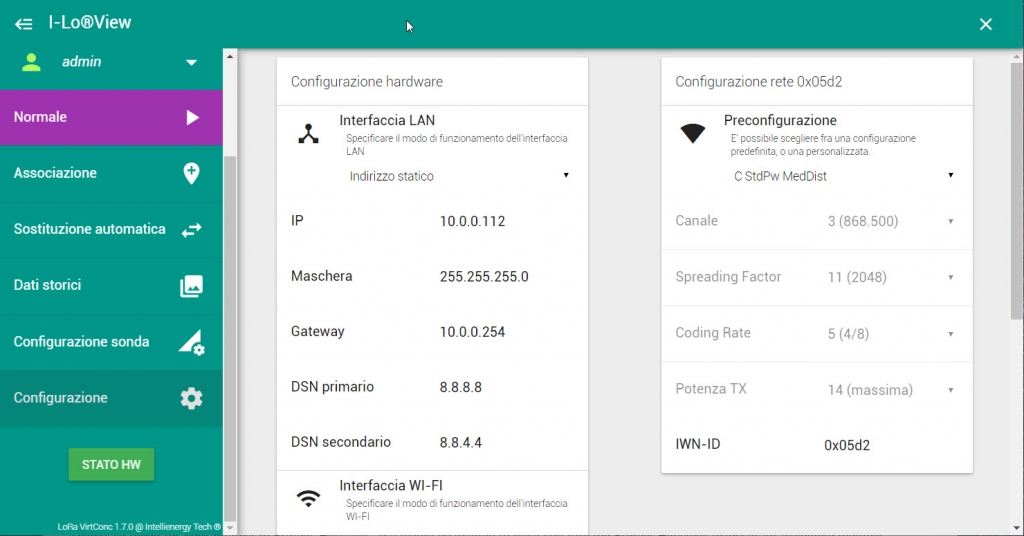

IW-MON_04
IW-MON_05
IW-MON_06

Richiesta informazioni

Generalità:

Interfaccia utente

Pulsante di attivazione; 8 led di informazione.

IW-MON è dotato di un server WEB (I-LoView®) per la configurazione e l’utilizzo del dispositivo.

Antenne

Dipendentemente dal modello e dal numero dei canali wireless installati IW-MON mette a disposizione da uno a tre connettori SMA femmina per antenne esterne dotate di connettore SMA maschio.

Montaggio

Da tavolo, o su BARRA DIN (tramite apposito accessorio)

Meccaniche:

Dimensioni

Contenitore da tavolo o DIN

(dimensioni: PxLxH=85x125x27 mm.)

Limite temperatura di funzionamento

-40 … +80 (°C)

Limite temperatura di stoccaggio

-40 … +80 (°C)

Classe contenitore modulo

IP30

Materiale contenitore

ABS autoestinguente UL 94 V0

Peso

350 (g)

Elettriche:

Alimentazione

Corrente Continua (7 ¸ 40Vcc)

Durata batteria litio RTC

Tipica 5 anni

Grado di protezione

IP30

Disturbi radio

EN 61000-6

EN 55024:2010-11

Norme di costruzione

CEI

Connettività:

Canale RF1: LoRa®

Banda ISM 868 Mhz

Potenza di trasmissione

25 mW

Distanza outdoor

5 (Km)

Canale RF2: Opzionale

LoRa®, LoRaWAN®, Mesh IE, Wireless MeterBUS

LAN

10-100 Mbit

WiFi/BT

IEEE 802.11 b/g/n, BT 2.1+EDR, and BLE 4.2

WAN (Opzionale)

GPRS/UMTS/HSPA/LTE (slot per μSIM)

USB

Tipo A

Porta RS485

Porta RS485 per ModBUS RTU (Master o Slave)
Il microclima dell’edificio è il fattore fondamentale per il benessere di chi lo abita. E’ necessario avere il pieno controllo dei fattori ambientali quali tempera­tura, umidità, qualità dell’aria e concentrazione CO2. Nel contempo è indispensabile contenere i consumi energetici per limitare le emissioni in atmosfera. La tecnologia Wireless LoRa® di Intellienergy ® tech ren­de possibile tutto questo senza alcun intervento in­vasivo, risparmiando costi e tempi di installazione. IW-MON è in grado di ricevere i dati raccolti dalle sonde wireless di Intellienergy. IW-MON (Intellienergy Wireless Monitoring) è basato sul sistema operativo Li­nux, dotato si protocolli di comunicazione standard e sicuri, integra le funzionalità di BMS.
