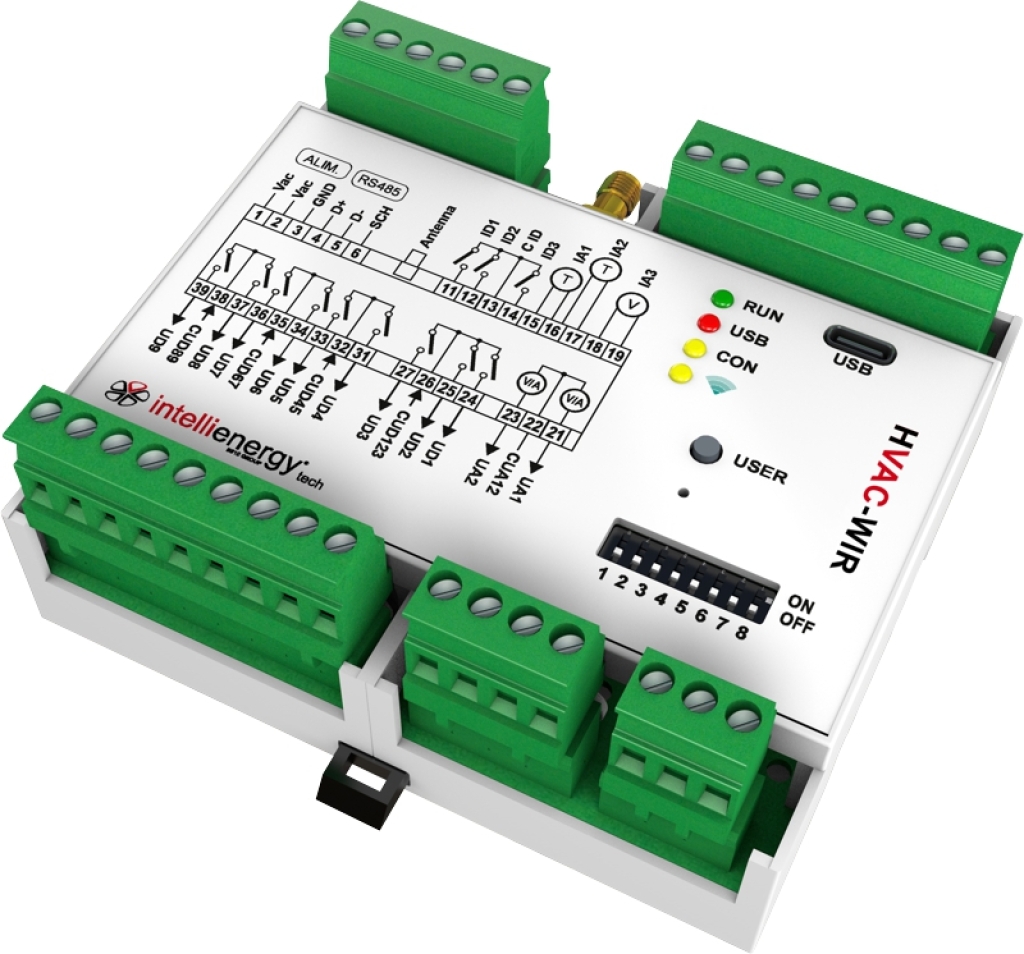

HVAC-WIR
Presentazione
nel sistema Wireless di Intellienergy tech. Dal punto di vista architetturale può
essere visto come un controllore ICON dotato di ricevitore IGW02 e di un
modulo 20WGI. Dispone di 9 uscite a relè (capaci di commutare carichi fino a
6A a 230Vac) e di 3 ingressi analogici (2 per sensori PT1000 e uno per sensori
0-10V), 3 ingressi digitali e 2 uscite analogiche (0-10V o 0-20mA). Il controllore
utilizza la tecnologia di trasmissione prevista dallo standard LoRa®, che garantisce
un’ampia copertura, senza la necessità di ripetitori di segnale. Il controllore
dispone di un connettore SMA per il collegamento di un’antenna esterna in banda
ISM 868 MHz. Dal punto di vista operativo opera come ricevitore su CH1 per le
sonde wireless che gli forniscono le informazioni per la regolazione ambientale
di ciascuna delle 8 zone controllate. Opera come dispositivo terminale (20WGI)
sul CH2 verso un ricevitore IGW02 che lo rende gestibile dall’infrastruttura di
BMS. Il dispositivo è alimentabile in corrente continua da 18 a 32V (tipico 24V)
o in corrente alternata (24Vac). Tramite la porta USB è possibile configurare il
controllore permettendo di impostare i parametri di regolazione di ciascuna
delle OTTO zone termiche che è in grado di gestire in modo indipendente. Il
Controllore dispone di un RTC tamponato da batteria a bottone (sostituibile) che
permette il mantenimento dell’ora anche in assenza di alimentazione. A richiesta
sono disponibili versioni dotate di una porta RS485 e/o di una porta IE-EBUS.
Alimentazione:
- I regolatori HVAC-WIR possono essere alimentati in Corrente Continua (18÷32Vcc tipica 24Vdc) oppure in Corrente Alternata (24Vac))
Dimensioni:
- I dispositivi UNIT-WIR sono disponibili in contenitore modulare DIN6MH32 (dimensioni: PxLxH=90x106x32 mm) idonei per il montaggio a quadro. modulare.
Ingressi uscite:
HVAC-WIR mette a disposizione 16 punti di I/O fisici; inoltre può gestire le informazioni da e verso tutto l'ecosistema wireless di Intellienergy
- IA - 2 IA PT1000 (-50/+150°C); 1 IA 0-10V
- UA - 2 Uscite analogiche 0-10V o 0-20mA
- ID - 3 ingressi contatto pulito
- UD - 9 Uscite digitali: a relè; capacità di commutare carichi 6A@220Vac.
Comunicazione:
Ogni HVAC-WIR disponde di connettività WiFI con funzionalità HOT-SPOT per il collegamento con i tool Baobab/Flower LOC.Sul pannello è presente una porta USB con funzioni di collegamanto per il Tool LoRA Seeder e com porta terminale di debug.
Espandibilità:
Ciascun HVAC-WIR è dotato di porta RS485 che può essere consfigurata sia come porta di espansione dei moduli di I/O sia come porta ModBUS (Master o Slave).
Nella sua funzionalità di ricevitore HVAC-WIR può gestire qualsiasi dispositivo wireless dell'ecosistema Intellienenrgy, compresi altri HVAC-WIR.
Interfaccia grafica:
HVAC-WIR dispone di 4 LED (RUN, USB, CON, LoRa) e 1 pulsante USER. Tramite
la porta USB è disponibile una applicazione per PC idonea alla configurazione locale del dispositivo..
nel sistema Wireless di Intellienergy tech. Dal punto di vista architetturale può
essere visto come un controllore ICON dotato di ricevitore IGW02 e di un
modulo 20WGI.
